免費(fèi)熱線電話：021-64200566 24小時服務(wù)電話：18326079359
干熱收縮率與卷曲收縮率：解析纖維熱性能與卷曲特性的雙維度指標(biāo)
在紡織材料科學(xué)領(lǐng)域，干熱收縮率與卷曲收縮率作為評估纖維性能的核心參數(shù)，分別從熱穩(wěn)定性和卷曲恢復(fù)能力兩個維度揭示了纖維的加工特性與使用價值。前者通過量化纖維在高溫環(huán)境下的尺寸變化，為紡織工藝的溫度控制提供依據(jù)；后者則通過模擬纖維在實(shí)際使用中的受力狀態(tài)，反映其卷曲結(jié)構(gòu)的持久性。這兩項指標(biāo)的協(xié)同優(yōu)化，已成為提升纖維制品品質(zhì)的關(guān)鍵路徑。
一、干熱收縮率：熱穩(wěn)定性的量化標(biāo)尺
干熱收縮率是指纖維在180℃恒溫條件下處理30分鐘后，其收縮長度與原始長度的比值。這一指標(biāo)直接反映纖維分子鏈在高溫下的熱運(yùn)動狀態(tài)，是評估纖維熱穩(wěn)定性的核心參數(shù)。例如，滌綸纖維在180℃處理后的收縮率通?？刂圃?-5%范圍內(nèi)，若收縮率超過5%，則表明纖維在高溫加工或使用過程中易發(fā)生尺寸變形，影響織物的平整度和耐用性。

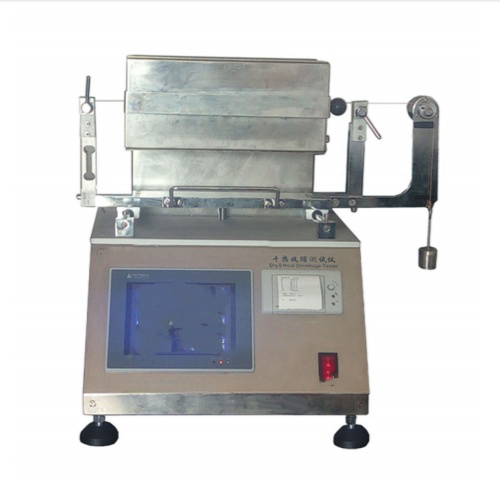

測試方法與標(biāo)準(zhǔn)
國際標(biāo)準(zhǔn)化組織（ISO）及中國國家標(biāo)準(zhǔn)（GB/T 6505）對干熱收縮率測試作出明確規(guī)定：
試樣制備：沿纖維縱向標(biāo)記200mm基準(zhǔn)段，確保標(biāo)記線清晰可辨；
預(yù)處理：在20℃、相對濕度65%環(huán)境下調(diào)濕24小時，消除環(huán)境濕度對測試結(jié)果的影響；
熱處理：將試樣懸掛于180℃±1℃的熱風(fēng)循環(huán)烘箱中，處理30分鐘；
測量與計算：冷卻后測量標(biāo)記線間距，計算收縮率。
行業(yè)應(yīng)用案例
工業(yè)濾布：某滌綸長絲濾布在180℃處理后，經(jīng)向收縮率達(dá)4.2%，緯向收縮率為3.8%。通過優(yōu)化熱定型工藝，將收縮率控制在3%以內(nèi)，顯著提升了濾布在高溫環(huán)境下的尺寸穩(wěn)定性，延長了使用壽命。
汽車安全帶：聚酰胺纖維的干熱收縮率需嚴(yán)格控制在2%以下，以確保在高溫環(huán)境下仍能保持足夠的強(qiáng)度和彈性，滿足安全標(biāo)準(zhǔn)。
二、卷曲收縮率：卷曲持久性的動態(tài)表征
卷曲收縮率是指變形絲經(jīng)卷縮顯現(xiàn)后，在規(guī)定負(fù)荷下測得拉直長度與恢復(fù)卷曲狀態(tài)后的長度之差與拉直長度的比值。這一指標(biāo)模擬了纖維在實(shí)際使用中因受力拉直后，其卷曲結(jié)構(gòu)重新恢復(fù)所產(chǎn)生的收縮現(xiàn)象，是評估纖維彈性回復(fù)能力的重要依據(jù)。例如，某仿棉假捻變形絲的卷曲收縮率為6.1%，若在無張力受熱狀態(tài)下，其全部熱收縮率可達(dá)14.6%，遠(yuǎn)高于普通空氣變形紗，展現(xiàn)出更蓬松的紗線結(jié)構(gòu)。
測試方法與標(biāo)準(zhǔn)
卷曲收縮率的測試需結(jié)合靜態(tài)與動態(tài)負(fù)荷條件：
卷縮顯現(xiàn)：將變形絲在蒸汽或熱水中處理，使其卷曲結(jié)構(gòu)充分顯現(xiàn)；
負(fù)荷加載：施加0.0018cN/dtex的輕負(fù)荷，測量拉直長度；
恢復(fù)測量：移除負(fù)荷后，施加0.0882cN/dtex的重負(fù)荷，保持30秒后移除，2分鐘后再施加輕負(fù)荷，測量恢復(fù)后的卷曲長度；
計算收縮率：根據(jù)拉直長度與恢復(fù)長度的差值計算卷曲收縮率。
行業(yè)應(yīng)用案例
運(yùn)動面料：某高彈力聚酯纖維的卷曲收縮率達(dá)12%，其制成的運(yùn)動服在拉伸后能快速恢復(fù)原狀，滿足高強(qiáng)度運(yùn)動需求；
地毯纖維：通過控制卷曲收縮率在8-10%范圍內(nèi)，地毯纖維在踩踏后能迅速恢復(fù)蓬松度，提升使用舒適性。
三、雙指標(biāo)協(xié)同優(yōu)化：纖維性能升級的實(shí)踐路徑
干熱收縮率與卷曲收縮率的協(xié)同控制，已成為纖維性能優(yōu)化的核心方向。例如，在PA/PU偏心皮芯復(fù)合長絲的研發(fā)中，研究人員發(fā)現(xiàn)：
牽伸倍率與熱定型溫度：牽伸倍率從3倍提升至5倍，熱定型溫度從160℃升至180℃時，纖維的干熱收縮率從2.8%降至1.5%，而卷曲收縮率從5.2%提升至7.5%，顯著改善了纖維的尺寸穩(wěn)定性和彈性回復(fù)能力；
熱處理條件：在140℃干熱處理10-20分鐘后，纖維的卷縮率可達(dá)21.3%，卷曲模量為7.9%，卷曲穩(wěn)定性達(dá)89.5%，滿足了高端紡織品對纖維卷曲性能的嚴(yán)苛要求。
四、技術(shù)演進(jìn)與未來趨勢
隨著智能檢測技術(shù)的發(fā)展，干熱收縮率與卷曲收縮率的測試正朝著自動化、高精度方向演進(jìn)。例如，結(jié)合激光位移傳感器與機(jī)器視覺技術(shù)，可實(shí)現(xiàn)纖維長度變化的實(shí)時監(jiān)測，將測試精度提升至0.01mm以內(nèi)；同時，通過大數(shù)據(jù)分析建立纖維性能預(yù)測模型，可提前優(yōu)化生產(chǎn)工藝參數(shù)，減少試錯成本。
干熱收縮率與卷曲收縮率作為纖維性能評估的雙維度指標(biāo)，其協(xié)同優(yōu)化不僅推動了紡織工藝的精細(xì)化發(fā)展，更為高端紡織品、工業(yè)材料等領(lǐng)域的創(chuàng)新提供了關(guān)鍵支撐。未來，隨著材料科學(xué)與檢測技術(shù)的深度融合，這兩項指標(biāo)的測試與應(yīng)用將迎來更廣闊的發(fā)展空間。
