免費(fèi)熱線電話：021-64200566 24小時(shí)服務(wù)電話：18326079359
炭黑含量測(cè)量?jī)x怎么用?

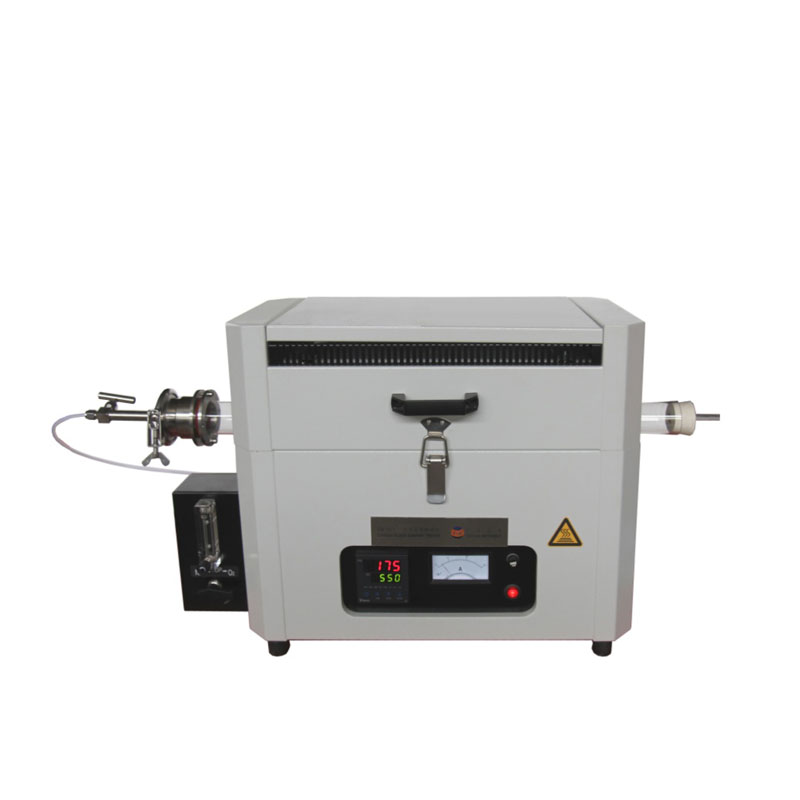

炭黑含量測(cè)量?jī)x是材料科學(xué)領(lǐng)域的關(guān)鍵設(shè)備，通過(guò)熱解與氧化分離技術(shù)精準(zhǔn)測(cè)定塑料、橡膠等材料中的炭黑含量。其操作涉及精密溫控、氣氛控制與重量分析，需嚴(yán)格遵循標(biāo)準(zhǔn)化流程。本文結(jié)合行業(yè)實(shí)踐，系統(tǒng)梳理操作步驟與注意事項(xiàng)。
一、操作前準(zhǔn)備：環(huán)境與設(shè)備的雙重校驗(yàn)
環(huán)境條件控制是實(shí)驗(yàn)成功的基礎(chǔ)。實(shí)驗(yàn)室需保持溫度穩(wěn)定在15℃-35℃區(qū)間，避免陽(yáng)光直射導(dǎo)致儀器內(nèi)部元件熱脹冷縮。某輪胎企業(yè)曾因未安裝空調(diào)，夏季實(shí)驗(yàn)室溫度超40℃，儀器熱重分析模塊出現(xiàn)數(shù)據(jù)漂移，經(jīng)環(huán)境改造后測(cè)量誤差率降低0.3%。工作臺(tái)應(yīng)選用防震臺(tái)面，減少機(jī)械振動(dòng)對(duì)精密天平與熱電偶的干擾。某塑料管道生產(chǎn)企業(yè)通過(guò)將儀器遷移至氣浮防震臺(tái)，使重復(fù)性測(cè)試標(biāo)準(zhǔn)偏差從0.15%降至0.08%。
設(shè)備狀態(tài)檢查需覆蓋電源、氣路與關(guān)鍵部件。通電后觀察儀器顯示屏是否正常啟動(dòng)，檢查氮?dú)馀c氧氣接口是否連接緊密，避免氣體泄漏影響實(shí)驗(yàn)結(jié)果。某研發(fā)團(tuán)隊(duì)因未檢查氮?dú)夤艿览匣?，?dǎo)致測(cè)試過(guò)程中氧氣混入，炭黑燃燒不充分造成含量虛高，經(jīng)氣路改造后數(shù)據(jù)準(zhǔn)確性顯著提升。
二、樣品處理：從制備到稱量的精細(xì)化操作
樣品制備需確保代表性。將樣品粉碎至0.5mm以下粒徑，避免大顆粒影響熱解效率。某橡膠實(shí)驗(yàn)室因使用未篩分樣品，導(dǎo)致熱裂解不完全，經(jīng)引入振動(dòng)篩分設(shè)備后測(cè)試重復(fù)性達(dá)標(biāo)。稱量環(huán)節(jié)需使用精度達(dá)0.0001g的電子天平，記錄空燃燒舟質(zhì)量（M0）、樣品與燃燒舟總質(zhì)量（M1），計(jì)算樣品質(zhì)量（A=M1-M0）。
燃燒舟預(yù)處理是關(guān)鍵步驟。將燃燒舟加熱至灼熱狀態(tài)，置于干燥器中冷卻30分鐘以上，去除表面吸附的水分與雜質(zhì)。某電纜企業(yè)因未徹底干燥燃燒舟，導(dǎo)致測(cè)試殘留物質(zhì)量偏差，經(jīng)延長(zhǎng)干燥時(shí)間后數(shù)據(jù)穩(wěn)定性提升。
三、實(shí)驗(yàn)流程：熱解與氧化的精準(zhǔn)控制
氮?dú)獗Ｗo(hù)熱解階段需嚴(yán)格控制氣氛與溫度。將裝有樣品的燃燒舟置于石英管中部，插入排氣玻璃管橡膠塞，調(diào)節(jié)氮?dú)饬魉僦?00mL/min（管道塑料行業(yè)標(biāo)準(zhǔn)），確保管內(nèi)含氧量低于0.5%。啟動(dòng)升溫程序，使樣品在550℃-600℃區(qū)間裂解30分鐘，分解揮發(fā)性基體物質(zhì)。某新材料實(shí)驗(yàn)室通過(guò)分段升溫設(shè)計(jì)，第二段恒溫階段延長(zhǎng)至40分鐘，使雜質(zhì)去除更徹底，殘留物質(zhì)量波動(dòng)減小。
氧氣氧化燃燒階段需切換氣氛并監(jiān)測(cè)燃燒狀態(tài)。熱解完成后，將燃燒舟移至儀器口冷卻，待溫度降至200℃以下后取出，重新稱重記錄殘留物質(zhì)量（B）。將燃燒舟放回石英管，切換氧氣流速至150mL/min，升溫至900℃使炭黑完全燃燒。某輪胎研發(fā)中心通過(guò)增加第三段恒溫階段（600℃-900℃保持10分鐘），確保炭黑燃燒充分，殘留物質(zhì)量誤差率降低至±0.05%。
四、數(shù)據(jù)處理與儀器維護(hù)：從結(jié)果分析到長(zhǎng)期保養(yǎng)
數(shù)據(jù)計(jì)算可通過(guò)兩種方式實(shí)現(xiàn)：手動(dòng)計(jì)算炭黑含量=（B-C）/A（C為最終殘留物質(zhì)量），或使用儀器配套軟件一鍵生成報(bào)告。某檢測(cè)機(jī)構(gòu)通過(guò)引入自動(dòng)化數(shù)據(jù)處理系統(tǒng)，將報(bào)告生成時(shí)間從15分鐘縮短至3分鐘，同時(shí)減少人為計(jì)算誤差。
儀器維護(hù)需建立常態(tài)化機(jī)制。每日測(cè)試完成后，用氮?dú)饪諢⒐?0分鐘，清除管壁殘留物；每周檢查天平防風(fēng)罩密封條完整性，更換老化濾芯；每月拆卸樣品舟進(jìn)行酸洗鈍化處理，防止炭黑沉積影響導(dǎo)熱性能。某汽車零部件實(shí)驗(yàn)室通過(guò)制定《儀器維護(hù)手冊(cè)》，將設(shè)備故障率從年均4次降至1次，使用壽命延長(zhǎng)3年。
安全規(guī)范是操作紅線。實(shí)驗(yàn)過(guò)程中嚴(yán)禁觸摸高溫部件，某研發(fā)人員因未佩戴隔熱手套調(diào)整熱電偶位置導(dǎo)致?tīng)C傷，現(xiàn)配備紅外測(cè)溫儀實(shí)現(xiàn)非接觸式監(jiān)控。氣體切換時(shí)需確認(rèn)閥門狀態(tài)，避免氮氧混合引發(fā)危險(xiǎn)，某高校實(shí)驗(yàn)室因誤操作導(dǎo)致小型爆炸，經(jīng)安裝氣體報(bào)警裝置后杜絕此類事故。
炭黑含量測(cè)量?jī)x的操作是技術(shù)、規(guī)范與安全的綜合體現(xiàn)。從環(huán)境控制到樣品處理，從實(shí)驗(yàn)流程到數(shù)據(jù)維護(hù)，每個(gè)環(huán)節(jié)都需以嚴(yán)謹(jǐn)態(tài)度對(duì)待。通過(guò)標(biāo)準(zhǔn)化操作與預(yù)防性維護(hù)，不僅能獲得精準(zhǔn)可靠的測(cè)試結(jié)果，更能延長(zhǎng)儀器使用壽命，為材料研發(fā)與質(zhì)量控制提供堅(jiān)實(shí)支撐。
