GB/T1411-2002耐電弧試驗儀原理是什么

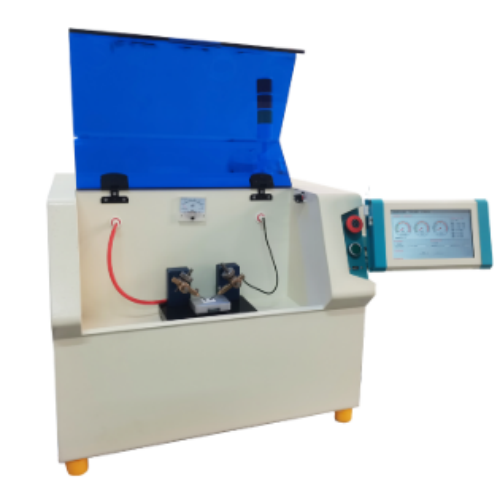

耐電弧試驗儀是專為電氣絕緣材料檢測量身打造的一款高精度儀器，尤其適用于對電氣絕緣材料、塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等各類介質，在工頻電壓或者直流電壓條件下，開展擊穿強度以及耐電壓時長的測試工作。此外，它還能用于產品質量的檢測，以及新材料電學特性方面的研究探索。
工作原理
絕緣材料耐受因高壓電弧作用而發生性能劣化的能力，通常采用標準電弧焰作用于材料表面，從引發炭化直至表面形成導電通路、電弧隨之熄滅所經歷的時間來衡量，其單位為秒。具體測試時，在板狀試樣上安置兩個相隔特定距離的鎢電極，根據實際需求，利用工頻高壓小電流在兩極間生成電弧。起初電弧呈間歇狀態，且間歇時間逐步縮短，最終轉變?yōu)檫B續電弧，同時電流也逐漸增大，使材料承受愈發嚴苛的電弧環境，直至遭受破壞。
耐電弧性對于應用于高壓開關或者低壓大電流開關的絕緣材料而言至關重要。這是因為在開關的開啟與閉合過程中，常常會受到電弧的沖擊，只有具備良好耐電弧性的材料，才能夠滿足使用要求而被選用。
在電工電子設備內部，當絕緣材料暴露于高電壓、小電流的電弧放電環境中時，不同絕緣材料在緊鄰表面出現損壞情況的初始階段就會表現出差異。電弧放電會引發局部的熱效應以及化學分解與腐蝕作用，最終在絕緣材料上形成導電通道。一旦被測試材料內部形成導電通道，便可判定該材料已經失效。
使用方法
試樣籌備
尺寸規范：選取特定尺寸的試樣，并依照相關標準對其進行處理操作。
設備調試校準
高壓電源校準：對試驗儀的高壓電源以及電流表展開校準工作，以此保障測試結果的精準度。
試樣裝設
試樣固定：把試樣穩固地安裝在夾具之上，同時將試樣間距調整至規定數值。
電壓施加
電壓遞增：循序漸進地升高電壓，直至達到規定的高電壓值，隨后維持電壓恒定不變。
應用領域
電力領域
該測試儀能夠用于評估電線、電纜、開關裝置等各類電力設施的耐電弧特性，以此保障它們在高電壓、大電流的工況下可以安全穩定地運行。
電子領域
電子設備里的電路板、連接器等元件往往需要在高電壓環境下工作，利用該測試儀可以評估這些元件的耐電弧性能，進而提升電子設備的可靠性。
汽車領域
汽車內部的電氣系統需要在高溫、高濕等復雜惡劣的環境中運行，借助該測試儀可以評估汽車電氣系統內各個部件的耐電弧性能，從而確保車輛行駛安全。
其他行業
此外，該測試儀還可拓展應用于航空航天、化工、冶金等行業，為這些行業的進步提供有力的技術支撐。
