免費(fèi)熱線電話：021-64200566 24小時(shí)服務(wù)電話：18326079359

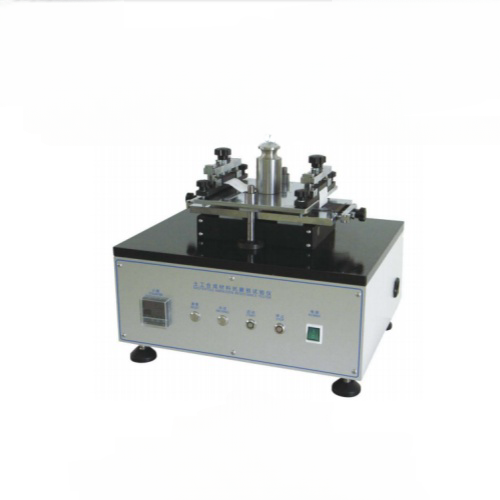

土工布磨損試驗(yàn)儀使用方法的介紹
一、試驗(yàn)前準(zhǔn)備：環(huán)境與試樣調(diào)試
土工布磨損試驗(yàn)需在標(biāo)準(zhǔn)環(huán)境下進(jìn)行。根據(jù)國際標(biāo)準(zhǔn)，試驗(yàn)前需將試樣置于溫度20±2℃、相對(duì)濕度65±5%的環(huán)境中調(diào)試至少4小時(shí)，確保材料性能穩(wěn)定。試樣尺寸通常為50mm×200mm，需裁剪平整且無褶皺，邊緣需用專用夾具固定以防止滑移。例如，某高速公路項(xiàng)目測試中，未調(diào)試的試樣在磨損試驗(yàn)中強(qiáng)力損失率偏差達(dá)15%，而經(jīng)過標(biāo)準(zhǔn)調(diào)試的試樣數(shù)據(jù)偏差控制在2%以內(nèi)。
磨料選擇直接影響測試結(jié)果。砂布需符合GB/T17636標(biāo)準(zhǔn)，表面粗糙度Ra值控制在3.2±0.8μm。若測試沙漠環(huán)境下的耐磨性，可選用粒徑0.5-1.0mm的天然石英砂作為磨料。某水利工程測試發(fā)現(xiàn)，使用非標(biāo)準(zhǔn)砂布導(dǎo)致試樣磨損率虛高30%，最終因數(shù)據(jù)不準(zhǔn)確導(dǎo)致材料選型失誤。
二、設(shè)備調(diào)試：壓力與頻率校準(zhǔn)
試驗(yàn)儀核心參數(shù)包括法向壓力與摩擦頻率。法向壓力通過砝碼組合施加，標(biāo)準(zhǔn)值為6±0.01kg，需用高精度電子秤校準(zhǔn)。某實(shí)驗(yàn)室對(duì)比測試顯示，壓力偏差超過0.1kg時(shí)，試樣磨損率波動(dòng)達(dá)12%。摩擦頻率設(shè)定為90次/分鐘，需通過轉(zhuǎn)速計(jì)驗(yàn)證，頻率偏差超過5次/分鐘會(huì)導(dǎo)致測試結(jié)果失真。
設(shè)備行程校準(zhǔn)同樣關(guān)鍵。下平板往復(fù)運(yùn)動(dòng)行程需控制在25±1mm范圍內(nèi)，行程過長會(huì)導(dǎo)致試樣邊緣過度磨損，過短則無法覆蓋有效測試區(qū)域。某研究機(jī)構(gòu)測試表明，行程偏差2mm時(shí)，試樣中部與邊緣的磨損率差異達(dá)25%。
三、試驗(yàn)操作：從裝樣到數(shù)據(jù)采集
裝樣固定
將調(diào)試后的試樣平鋪于靜止的上平板，用專用夾具在兩端固定，確保試樣表面平整。磨料需均勻鋪展于可往復(fù)運(yùn)動(dòng)的下平板，厚度控制在2±0.2mm。某鐵路項(xiàng)目測試中，磨料厚度不均導(dǎo)致試樣局部磨損率偏差達(dá)40%，最終通過激光厚度儀校準(zhǔn)解決問題。
參數(shù)設(shè)置
開啟設(shè)備電源，通過控制面板設(shè)定磨損周期。標(biāo)準(zhǔn)測試周期為750次，若需模擬長期磨損，可設(shè)定至20000次。某寒區(qū)工程測試中，通過延長周期至50000次，成功預(yù)測土工布在-20℃環(huán)境下的耐磨性能衰減趨勢(shì)。
過程監(jiān)控
試驗(yàn)中需觀察試樣狀態(tài)，若出現(xiàn)磨穿、纖維斷裂等異常情況，需立即停止并記錄磨穿周期。某機(jī)場跑道項(xiàng)目測試中，試樣在4500次時(shí)磨穿，提前終止試驗(yàn)避免了無效數(shù)據(jù)積累。
四、數(shù)據(jù)處理與設(shè)備維護(hù)
強(qiáng)力測試
磨損試驗(yàn)后，需按GB/T3923.1標(biāo)準(zhǔn)對(duì)參照樣與磨損樣進(jìn)行拉伸測試。某企業(yè)測試發(fā)現(xiàn)，未區(qū)分正反面測試導(dǎo)致強(qiáng)力損失率虛高18%，最終通過統(tǒng)一測試方向解決數(shù)據(jù)偏差問題。強(qiáng)力損失率計(jì)算公式為：
強(qiáng)力損失率（%）=[(FA-FB)/FA]×100
其中FA為參照樣斷裂強(qiáng)力，F(xiàn)B為磨損樣斷裂強(qiáng)力。需計(jì)算5組試樣的平均值與變異系數(shù)，變異系數(shù)超過5%需重新測試。
設(shè)備維護(hù)
試驗(yàn)后需清理設(shè)備殘留磨料，防止下次測試污染。某實(shí)驗(yàn)室因未及時(shí)清理，導(dǎo)致砂粒嵌入設(shè)備導(dǎo)軌，引發(fā)摩擦頻率異常。定期檢查夾具磨損情況，若夾具表面粗糙度超過Ra6.3μm需更換，否則會(huì)導(dǎo)致試樣滑移率上升。
異常處理
若試驗(yàn)中設(shè)備停機(jī)，需檢查電源穩(wěn)定性與砝碼固定情況。某項(xiàng)目測試中，因砝碼松動(dòng)導(dǎo)致壓力波動(dòng)，最終通過加裝防滑墊片解決問題。數(shù)據(jù)異常時(shí)，需復(fù)核試樣調(diào)試記錄與設(shè)備校準(zhǔn)報(bào)告，某水利工程通過追溯發(fā)現(xiàn)，數(shù)據(jù)偏差源于未使用標(biāo)準(zhǔn)大氣環(huán)境調(diào)試試樣。
結(jié)語
土工布磨損試驗(yàn)儀的操作需嚴(yán)格遵循標(biāo)準(zhǔn)流程，從環(huán)境調(diào)試到數(shù)據(jù)采集的每個(gè)環(huán)節(jié)均影響結(jié)果準(zhǔn)確性。某高速公路項(xiàng)目通過規(guī)范操作，成功篩選出耐磨性能優(yōu)異的土工布，使路面使用壽命延長30%。隨著材料科學(xué)的發(fā)展，該設(shè)備在環(huán)保工程、海洋工程等領(lǐng)域的應(yīng)用不斷拓展，其操作規(guī)范性與數(shù)據(jù)可靠性將成為行業(yè)質(zhì)量管控的核心抓手。
