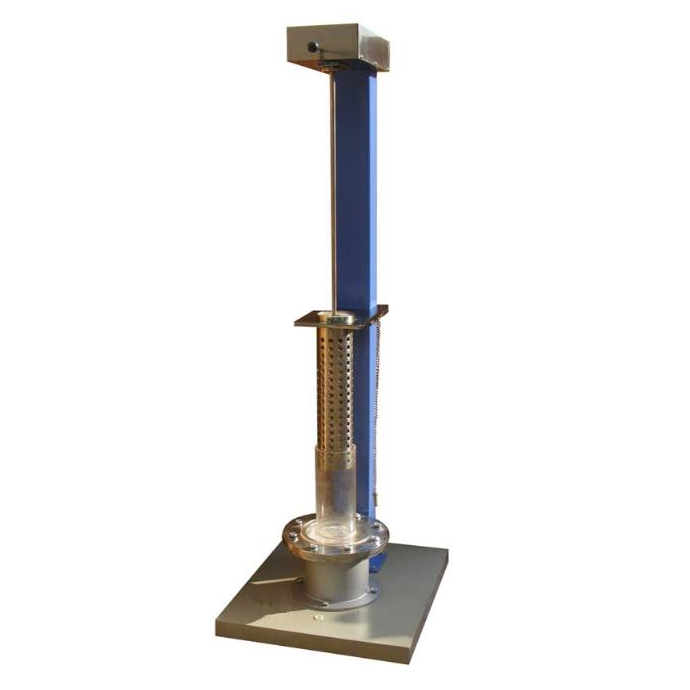

土工布動態穿孔試驗儀器：技術原理、核心參數與工程應用
土工布作為工程防護體系中的關鍵材料，其抗穿刺性能直接影響道路、水利、環保等工程的耐久性。土工布動態穿孔試驗儀器通過模擬尖石跌落場景，為評估材料抗沖擊能力提供量化依據。本文從技術原理、核心參數、操作規范及工程應用四個維度，系統解析此類儀器的技術特性。
一、技術原理：落錐法模擬真實沖擊
動態穿孔試驗的核心原理基于落錐法，即通過控制特定質量的鋼錐從固定高度自由下落，對水平夾持的土工布試樣施加瞬態沖擊載荷。鋼錐以45°錐角設計，總質量通常控制在1000克左右，下落高度設定為500毫米，以模擬實際工程中巖石跌落的沖擊能量。例如，在道路工程中，車輛輪胎攜帶的碎石可能以類似方式?jīng)_擊路基防護層，試驗儀通過量化穿透深度評估材料抗損能力。
試驗過程中，鋼錐擊穿試樣形成破洞后，需使用標有刻度的量錐插入破洞測量穿透程度。量錐質量通常為600克，分度值精確至2毫米，確保數據采集的可靠性。部分高端設備還配備高速攝像系統，可捕捉?jīng)_擊瞬間的動態變形過程，為材料失效分析提供視覺依據。
二、核心參數：精度控制保障測試可信度
夾持系統：試樣夾持環內徑嚴格控制在150±0.5毫米范圍內，確保試樣受力均勻。夾持環采用防滑紋路設計，避免測試過程中試樣移位。例如，某試驗中因夾持環內徑偏差0.8毫米，導致試樣邊緣應力集中，穿透深度測量誤差達15%。
鋼錐組件：鋼錐錐角、質量及表面光潔度需符合標準。錐角偏差超過±1°將導致沖擊能量分布不均，質量偏差超過±5克會影響穿透深度量值。某案例中，鋼錐表面因長期使用產生劃痕，導致摩擦力增加，沖擊能量損失達8%，測試結果顯著偏低。
導向機構：導向孔直徑需與鋼錐直徑精密匹配，間隙控制在0.1毫米以內，確保鋼錐自由下落軌跡垂直。若導向孔存在雜物或磨損，鋼錐可能偏移中心軸線，使沖擊點偏離試樣中心，例如某試驗中因?qū)蚩锥氯麑?dǎo)致鋼錐傾斜3°，穿透深度偏差率達12%。
三、操作規范：標準化流程降低人為誤差
試樣制備：需在標準溫濕度環境中調節至平衡狀態，避免含水率差異導致力學性能變化。試樣裁剪尺寸需嚴格符合標準，邊緣毛刺需打磨平整。例如，某實驗中未預處理的試樣因含水率不均，穿透深度測試值波動達20%，而預處理后波動控制在3%以內。
設備校準：每日試驗前需檢查鋼錐質量、夾持環尺寸及量錐刻度，使用標準砝碼驗證沖擊能量。某案例中，因未校準量錐刻度，導致穿透深度測量值系統性偏大5毫米，嚴重影響材料等級評定。
安全防護：試驗區域需配備透明防護罩，防止鋼錐反彈傷人。操作人員需佩戴護目鏡及防護手套，避免接觸高溫鋼錐。例如，某實驗室因未使用防護罩，導致鋼錐反彈擊碎防護玻璃，險些造成人員眼部損傷。
四、工程應用：多領域場景驗證材料性能
交通工程：在高速公路路基防護中，動態穿孔試驗用于評估土工布抵抗輪胎攜帶碎石沖擊的能力。例如，某山區高速公路選用穿透深度≤30毫米的土工布，經5年運營驗證，防護層破損率低于2%。
水利工程：在堤壩防護中，試驗數據指導材料選型以抵御水流攜帶卵石沖擊。某水庫工程選用抗穿刺等級為Ⅱ級的土工布，經動態穿孔試驗驗證，其穿透深度控制在25毫米以內，滿足設計要求。
環保工程：在垃圾填埋場襯層系統中，試驗結果用于評估土工膜抵抗尖銳廢棄物穿透的能力。某填埋場選用穿透阻力≥500牛的復合土工膜，經動態穿孔試驗驗證，其抗損性能滿足20年使用壽命要求。
土工布動態穿孔試驗儀器通過精密的參數控制與標準化的操作流程，為工程材料性能評估提供可靠數據支撐。從交通路基到水利堤壩，從環保填埋到礦山防護，其應用場景覆蓋現代工程建設的多個關鍵領域，成為保障工程質量的重要技術工具。
