TPJLR-00-230摩擦粘滑異響試驗機工作原理是什么

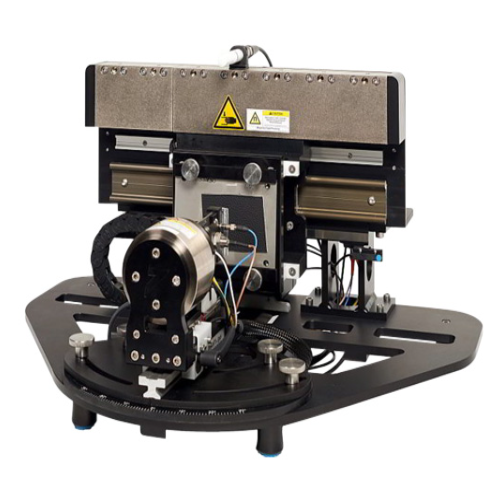

摩擦粘滑異響試驗機主要用于預判汽車用材料在摩擦過程中是否會產生“吱吱聲”等不良異響，同時可精準檢測材料間的靜摩擦力、動摩擦力、最大摩擦加速度、振動頻率以及摩擦系數等多項關鍵性能指標。該儀器能夠模擬水、油脂、粉塵、溫度波動等不同環境工況，探究各類環境因素對材料摩擦性能的影響，是汽車內飾材料、功能零部件設計優化、性能改進及質量管控過程中不可或缺的核心研發與檢測工具。
工作原理
摩擦粘滑異響綜合測試系統是一種專用于量化評估材料間摩擦特性、粘滑行為及異響產生傾向的高精度實驗設備。該系統通過多軸伺服控制系統精確施加法向載荷與切向運動，配合高靈敏度聲學傳感器陣列，可同步采集摩擦力-位移曲線、粘滑振動信號及聲壓級頻譜數據。其核心測試模塊支持0.01N級載荷分辨率與0.1μm級位移控制精度，能夠復現從低速蠕滑到高速滑動的全速度譜摩擦工況，特別適用于汽車內飾NVH優化、軌道交通減震材料開發及消費電子觸覺反饋元件等領域的摩擦異響綜合評估。
操作方法
1、將待測材料樣品穩固裝夾于專用試驗夾具中，確保接觸表面平整度誤差不超過±0.02mm，并使用激光水平儀進行二次校準。
2、依次安裝摩擦測試頭組件，同步完成力傳感器（量程0-500N，精度±0.1%FS）與三向加速度傳感器（靈敏度100mV/g）的動態校準，通過砝碼標定法驗證系統線性度。
3、在控制軟件中設定測試矩陣：法向加載力50-500N可調、往復行程±25mm、運動速度0.1-500mm/s無級變速、環境箱溫度范圍-40℃至+150℃、循環測試次數1×103至1×10?次自定義。
4、啟動全自動化測試流程，系統實時采集摩擦系數（μ）、振動加速度有效值（RMS）及異響脈沖頻次（次/min），通過16位ADC模塊實現10kHz高速數據流捕獲。
5、測試終止后自動生成包含摩擦-時間曲線、頻譜分析圖及FMEA風險評估報告的多維度數據包，支持導出CSV/PDF/HTML等格式。
6、穿戴防切割手套及護目鏡，在高速測試（＞100mm/s）時啟用紅外光柵安全防護系統，樣品裝夾區域設置透明亞克力防護罩，緊急停止按鈕響應時間≤50ms。
應用范圍
摩擦粘滑異響綜合測試平臺作為多行業材料性能評估的關鍵設備，已深度融入汽車、高端裝備制造及智能電子領域的研發與品控體系。在汽車工業中，該平臺通過模擬制動盤-摩擦片、轉向球頭、懸架襯套等核心部件的實際工況，可精準量化動態摩擦系數、粘滑能量損耗及異響頻譜特征，為制動安全性、轉向平順性及NVH性能優化提供量化依據，助力車企通過嚴苛的ECE R90制動法規及主機廠異響主觀評價標準。
在高端裝備制造領域，該設備通過高精度載荷控制（±0.1N）與微米級位移監測（±0.5μm），可評估齒輪副、液壓密封件、軸承保持架等關鍵零部件的摩擦磨損行為，結合聲學指紋識別技術，可定位機械系統中的異常摩擦源，為設備可靠性設計與預測性維護提供數據支撐，滿足風電齒輪箱、工業機器人等裝備的20年壽命設計要求。
針對智能電子行業，該平臺配備微型化測試夾具與低噪聲環境艙，可檢測手機轉軸、鍵盤按鍵、可穿戴設備表帶等微小零部件的摩擦特性與異響閾值，通過摩擦-聲學耦合模型預測產品長期使用后的觸覺反饋衰減趨勢，為消費電子產品的靜音設計與觸感一致性控制提供解決方案，助力品牌通過IEC 60529防塵防水測試及Apple等頭部企業的嚴苛觸覺評價標準。
