ECE R21汽車頭枕強度測試儀使用方法
汽車頭枕強度測試儀是車輛被動安全性能認證的關鍵環節，直接關系到車輛碰撞事故中駕乘人員的人身安全。據交通事故統計數據顯示，追尾事故在道路交通事故中占比超30%，而結構設計合理的頭枕可顯著降低頸部受傷概率，防護效果可達40%以上。座椅固定裝置的結構強度，則直接決定了車輛在正面碰撞、側翻及連續翻滾工況下，座椅能否保持穩定、有效約束乘員，避免發生二次碰撞傷害。
該項檢測涵蓋原材料力學性能、結構整體強度、靜態剛度及動態響應特性等全維度驗證，是汽車整車廠、座椅零部件企業及第三方檢測機構必須嚴格執行的強制性檢驗項目。伴隨新能源汽車與智能駕駛技術的快速迭代，座椅系統面臨更嚴苛的新型碰撞安全要求，推動相關檢測標準不斷升級，檢測技術與設備也持續向高精度、智能化方向發展。
操作步驟
1、將座椅總成按照實車裝配方式固定于試驗平臺，通過作動器在座椅指定參考點施加模擬碰撞工況的載荷。
2、前排座椅需承受水平向后方向20倍座椅自重的載荷，以及垂直向下方向8倍座椅自重的載荷，載荷持續時間不小于0.2秒。
3、頭枕測試分為靜態強度與動態性能兩項：
①靜態試驗時，對頭枕施加372N·m的力矩，檢測并記錄其永久變形量；
②動態試驗采用標準頭型模塊，以24.1km/h的速度沖擊頭枕，通過頭型內部的加速度傳感器采集相關數據。
4、全部試驗過程需在標準實驗室環境中進行，環境溫度控制在23±5℃，相對濕度保持在50±20%。
5、試驗開始前，樣品需進行不少于8小時的環境預處理與狀態平衡，確保材料性能穩定、測試結果準確。
應用范圍

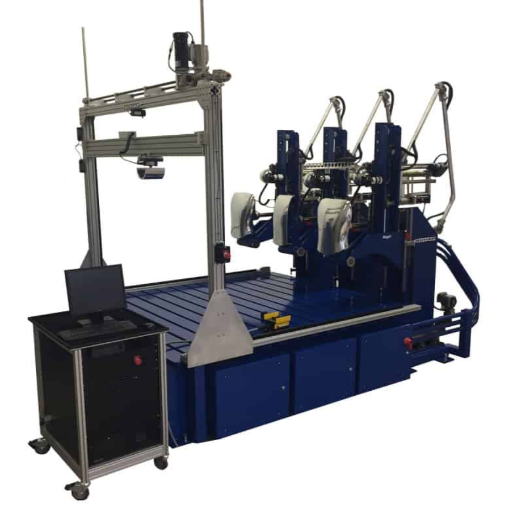

汽車頭枕強度測試儀主要用于汽車座椅及頭枕系統的安全性能檢測，可完成靜態強度、動態性能、耐久性三大類測試，全面驗證座椅及頭枕在沖擊載荷下的結構強度與保護效果。
具體應用范圍包括：
座椅總成靜態強度測試，覆蓋座椅骨架、滑軌、調角器等核心部件
頭枕靜態強度測試，檢測頭枕?xiàng)U件抗拉強度及套管變形量
頭枕動態沖擊測試，模擬追尾碰撞工況下的頭部防護性能
座椅固定點強度測試，評估座椅與車身連接部位的結構完整性
座椅滑軌鎖止機構測試，驗證調節機構在沖擊下的鎖止可靠性
頭枕高度調節力測試，檢驗調節機構操作力與使用便利性
設備適用于前排駕駛座、副駕駛座、后排座椅系統，同時覆蓋成人座椅及兒童安全座椅固定裝置的性能檢測，可滿足整車廠、零部件企業及第三方檢測機構的研發、驗證與質量管控需求。
測試標準
本儀器可滿足以下國內外標準的要求：
GB 11550-2009《汽車座椅頭枕強度要求和試驗方法》
ECE R17：歐洲經濟委員會關于座椅及其固定裝置的統一規定，包括頭枕靜態強度要求。
ECE R21：歐洲經濟委員會關于頭枕的規定，適用于歐洲市場頭枕安全驗證。
FMVSS 202(Head Restraints)：美國聯邦機動車安全標準，規定頭枕靜態強度和防撞性能要求。
